双液灌胶机XH-011应用

编辑:威海岛田液控自动化设备有限公司时间:2019-12-20

双液灌胶机应用:

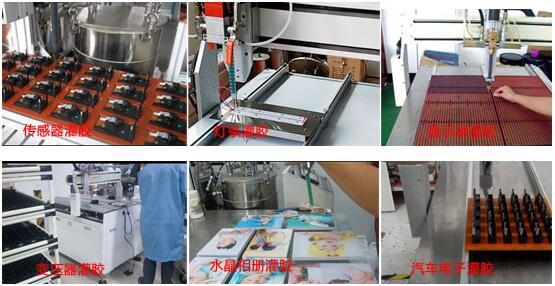

◎球泡灯灌胶,电源灌胶,LED显示屏灌胶,灯条灌胶,传感器灌胶,互感器灌胶,变压器灌胶,接线盒灌胶,电路板灌胶,蓄电池盖灌胶等。

双液灌胶机是用来进行双组份胶水灌胶的设备,灌胶机设备有2个料筒和2个供胶泵构成,将双液胶水分开储存,在出胶口处混合灌胶。与一般的灌胶机设备构成基本一致,采用了气压和泵体控制出胶的方式。同时设备还配置了自动配比功能,可以自动实现胶水的不同比例混合,减少了人工投入。

机器性能:

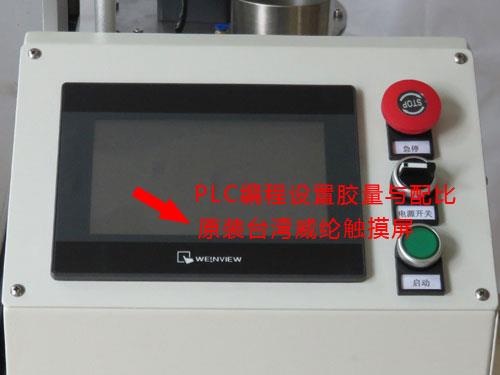

1.双液灌胶机采用触摸式中文操作界面,吐胶速度、吐胶时间皆可参数设定;

2.按需配比,实现边混合边灌胶,最大限度节约胶水;

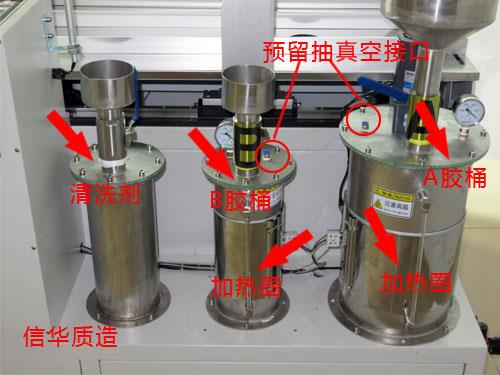

3.双料桶设计,A胶和B胶分开储料,保证胶水长时间放置不发生固化,可选配胶水搅拌、加热并预留真空脱泡功能

双液灌胶机专门为解决AB胶水、双组份胶水、多组分流体自动混合和定量点胶而研发的点胶机。双液点胶机是点胶机中的其中一个分支,与单组份点胶机相并列!


双液灌胶机XH-011技术参数:


机器配置技术参数
控制系统FATEK PLC+7寸触摸屏

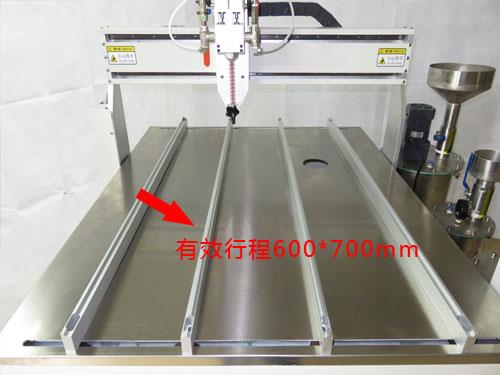

工作尺寸W600*L700MM
软件系统自主开发
步进电机:米格原装步进电机
自动清洗

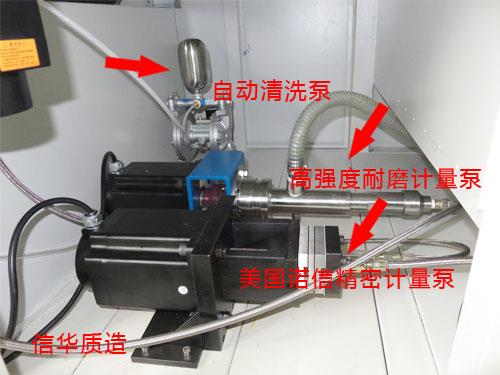

计量泵体:高粘度螺杆泵(适合高粘度及有填充物胶水) ,柱塞泵,齿轮泵可选
Z轴升降气缸+旋转阀
Z轴上升下降范围0-100MM
灌胶范围环氧树脂/聚氨酯/有机硅
PLC工作站数256
胶水粘度要求小于8500

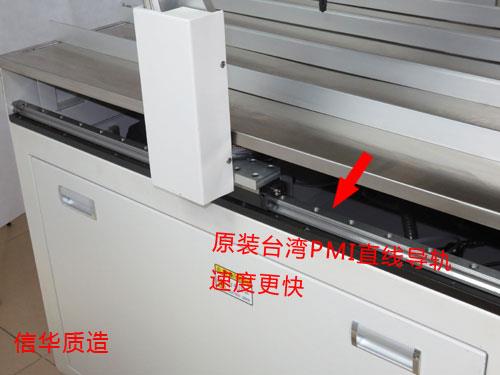

滑动装置:台湾PMI高精度线性滑轨
配胶比例:10:1-10:10可调
运动精度正负0.05mm
配胶精度正负1%
AB截止系统精密截至阀
搅拌方式动态
清洗方式自动清洗
动态密封材质轴式
出胶头数1-4EA(可实现多个产品同时灌胶)
混合材质静态混合或者动态混合,具体要看胶水的配比

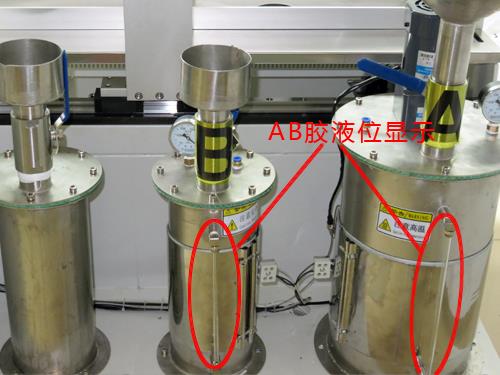

AB胶液位报警
A料桶20L
B料桶20L
C清洗料桶5L

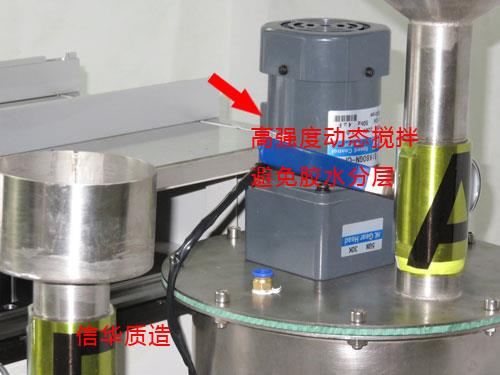

A胶搅拌功能
AB胶桶加热功能选配
机器外形尺寸L1100mm*W1200mm*H1450mm
工作电源AC220V 50-60HZ 500W
工作气源0.5-0.7Mpa
机器重量约330KG

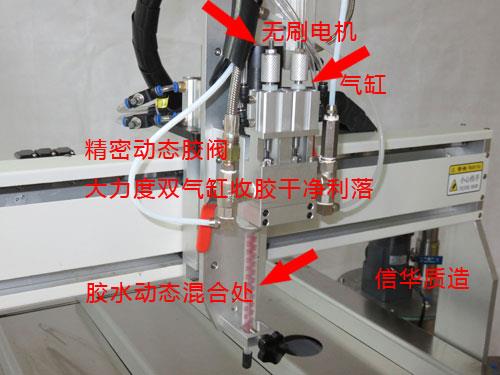

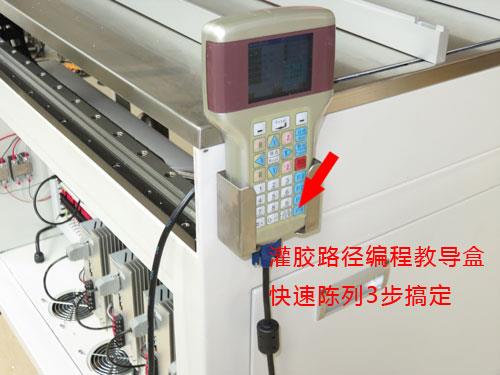

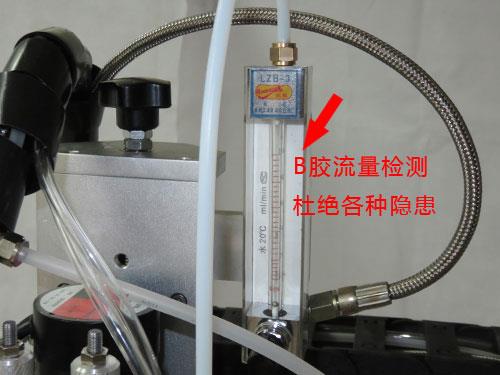

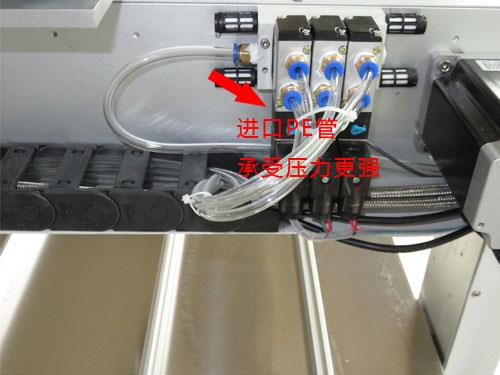

双液全自动灌胶机XH-011细节图:
